Jak dorobić sprężynkę biegu wstecznego (blokady)

Autor

Odpowiedzi

Bogdan

sob sie 17 2013, 04:01

Dołączył: sob gru 31 2011, 07:55
postów: 1928

Taką sprężynkę najlepiej dorobić z drutu sprężynowego fi 0.8mm.

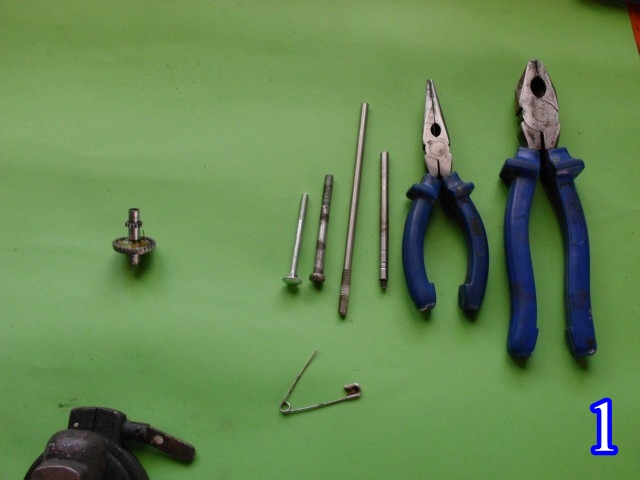

Ale można też ją wykonać z agrafki. Agrafka (na zdjęciu nr 1) jest wykonana z nieco grubszego drutu, ale też będzie dobrze pracowała. Do wykonania sprężynki potrzebne nam będzie imadełko, młotek, dwie pary kombinerek, pręt fi 6 lub śruba M-6 (wykorzystujemy część bez gwintu), oraz agrafka, ale nie chińska, zdjęcie nr 1

Na zdjeciu nr 2, nr 3 i nr 3a pokazuje jak wygląda sprężynka oryginalna.

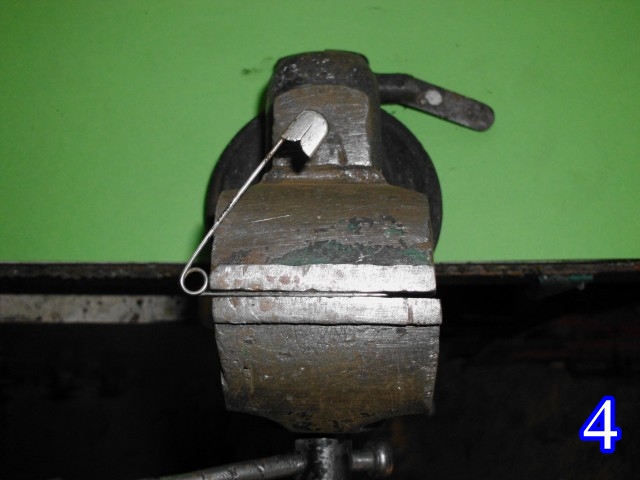

Prace zaczynamy od wyprostowania agrafki. Mocujemy ją w imadełku, następnie odwijamy, zdjęcie nr 4 i nr 5

Następnie prostujemy ją młotkiem, zdjęcie nr 6

Teraz zaginamy końcówkę pod kątem około 45 stopni, zdjęcie nr 7.
Można od razu obciąć w miejscu pokazanym strzałką, ale aby lepiej było widoczne mocowanie w imadle to ja ją obetnę później

I przykręcamy w imadle razem ze śrubą, lub prętem fi 6mm. Sposób zamocowania pokazują zdjęcia nr 8 i nr 9

Zawijamy agrafkę prostopadle do szczęk imadła i w miejscu strzałki chwytamy kombinerkami i odginamy o 90 stopni (równolegle do szczęk imadła), zdjęcia nr 10 i nr 11

Po zawinięciu sprężynki, zdjęcie nr 12

Przykładamy do zębatki czy pasuje średnica, zdjęcie nr 13

Obcinam w/g strzałki, zdjęcie nr 14, nr 15 i nr 16. (Lepiej obciąć wcześniej, bo teraz trzeba lekko odgiąć nóżkę)

Teraz chwytamy kombinerkami w odległości około 4-5mm od zagięcia, (pokazują to strzałki) i zaginamy najpierw palcami pod kątem prostym, a następnie pomagamy sobie drugimi kombinerkami, zdjęcie nr 17 i nr 18

Ta odległość 4-5mm jest bardzo ważna, bo jeżeli będzie za krótka to nie sięgnie do otworka zapadki, a jak będzie za długa to będzie wyskakiwała z zębatki. Ja tutaj miałem ułatwione zadanie bo doginałem ją w/g oryginału, zdjęcie nr 19.
Ale! jeżeli nie uda się dopasować za pierwszym razem tej odległości, to sprężynki nie prostujemy, tylko wykonujemy następną, dlatego, że każde prostowanie osłabi nam sprężynkę i taka sprężynka prostowana i zaginana na nowo nie popracuje nam długo.

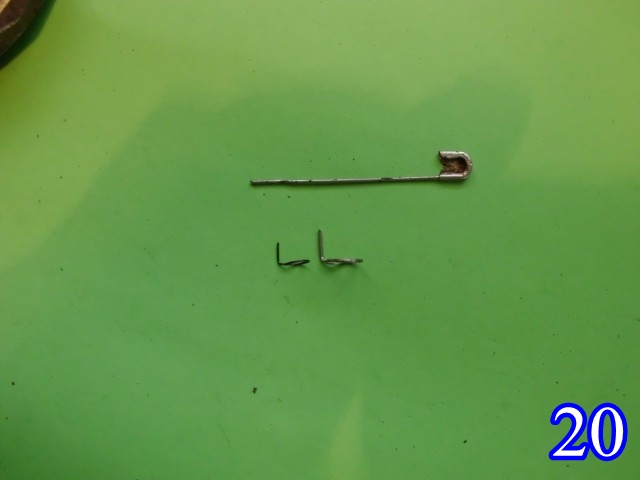

Możemy uciąć tą nóżkę troszeczkę dłuższą, zdjęcie nr 20

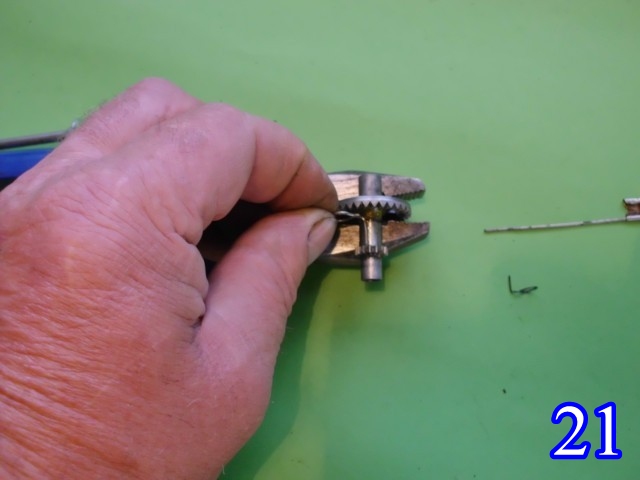

Ale nie może ona dochodzić do zębów zębatki poniżej, zdjęcie nr 21

Gotową sprężynkę chwytamy kombinerkami w sposób pokazany na zdjęciu nr 22 i wciskamy w rowek

Po wciśnięciu spręzynka lekko nam sie rozciągnie, więc dociskamy ją kombinerkami z obu stron, zdjęcie nr 23

Zdjęcie nr 24 pokazuje jak prawidłowo wygląda założona sprężynka

Do włożenia sprężynki w otworek zapadki wykorzystujemy otwór w zębatce, zdjęcie nr 25

Jeżeli takiego otworka nie ma, to musimy podglądać z boku i wcelować w rowek zapadki, zdjęcie nr 26 i nr 27

z

[ Edytowany sob sie 17 2013, 04:25 ]
