Przed wykonywaniem poniższych prac muszę powiedzieć, że są dwa rodzaje sprężynek - umownie nazwijmy je lewe i prawe (zdjęcie nr 1a).




Sprężynka zaznaczona czerwoną strzałką na tym zdjęciu jest używana bardzo rzadko i jest ona "prawa", dlatego, że zwijamy ją w prawo tzn zgodnie ze wskazówkami zegara, ale ja prowadząc warsztat naprawy sprzętu wędkarskiego przez 5 lat musiałem parę sztuk takich wymienić. BARDZO WAŻNE! na zdjęciu nr 2 narysowałem w którą stronę należy wyginać końcówki sprężynek.



Nie na zwoje - strzałki czerwone, tylko na zewnątrz zwojów - strzałki zielone. Na zdjęciu 2a - każda sprężynka, aby dobrze pracowała musi mieć odpowiedni luz który wynosi około od 4 do 6mm.



Dobrze dopasowana sprężynka jest w kolorze zielonym pod nr 1, a nr 2 źle dopasowana, (bo jest za długa nóżka dolna X) na zdjęciu nr 2a.



Sprężynka czerwona, widać,że nie ma wcale luzu i ona nie będzie miała miejsca dla siebie, aby dobrze odbić kabłąk. Po opisaniu podstawowych zasad zabieramy się za wymianę sprężynki, najpierw przykładamy ją tak jak na zdjęciu nr 3 , strzałka pokazuje dłuższy koniec sprężynki, oraz że ten koniec jest na górze zwojów.

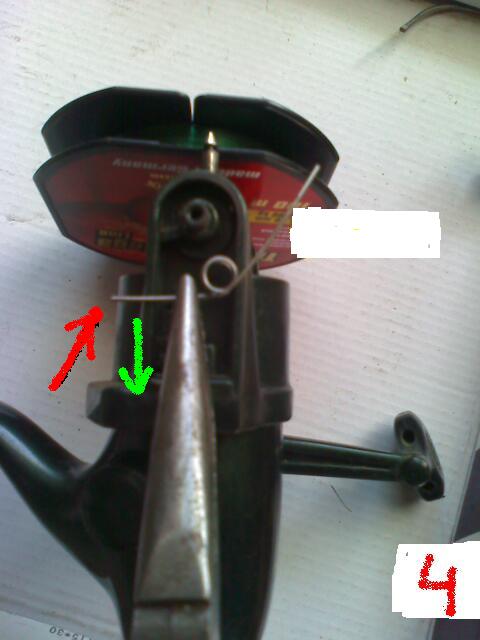

Po obliczeniu długości dolnej nóżki (Pokazane jest to zdjęciu nr 2a) ściskamy kombinerkami tak jak na zdjęciu nr 4 i nóżkę oznaczoną strzałką czerwoną odginamy w dół pod kątem prostym, jak pokazuje strzałka zielona.



Na zdjęciu nr 5 jest zagięty, dolny, krótszy koniec sprężynki.



Trzeba go obciąć obcinaczkami na długość około 3mm. zdjęcie nr 6 i nr 7.



Na zdjęciu nr 8 pokazuje,że ta ta końcówka sprężynki nie może być za długa, bo wtedy wyjdzie na drugą stronę i wtedy będzie strasznie rysować szpulę i będzie przeraźliwy zgrzyt.



Za krótka też nie może być, bo będzie wypadać. Taka sprężynkę wstawiamy krótszą nóżką na jej miejsce zdjęcie nr 9 i teraz (to nie jest, aż tak skomplikowane, tylko po mału, ale aby nie zniszczyć sprężynki, bo raz zgięta już po drugim zgięciu pęka, można najpierw zrobić taką sprężynkę z drutu miedzianego jako wzór).



Musimy przenieść (zdjęcie nr 10) punkt tego otworku w ramieniu kabłąka na zewnątrz obudowy rotora.



Najpierw otworek (punkt) przenosimy na odwrotną stronę ramienia zdjęcie nr 11.



I teraz mając taki zaznaczony punkcik wiemy w jakiej odległości zagiąć dłuższy koniec sprężynki. Zdjęcie nr 12 - układamy luźno sprężynkę w dolnym otworku i do tego zaznaczonego punktu dodajemy około 3-5mm i zaginamy.



Teraz przymierzamy do otworku w ramieniu zdjęcie nr 13 i jak widzimy (pokazują to zielone strzałki), że końcówka jest za długa i trzeba ją skrócić, ale nie za dużo tylko tak, aby po obcięciu wystawała około 0.5 - 1mm.



Gotową sprężynkę pokazuje zdjęcie nr 14 i nr 15.

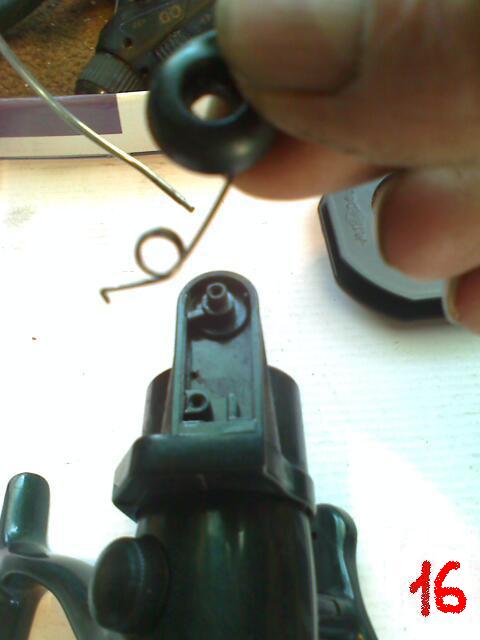

Następnie najpierw sprężynkę wkładamy do ramienia kabłąka zdjęcie nr 16 i do dolnego otworka i wszystko skręcamy i już gotowe.




W razie problemów chętnie pomogę.

Pozdrawiam Bogdan.
